9 важных рекомендаций по монтажу СКС

В процессе монтажа ЛВС, СКС нужно полагаться на принятые стандарты, а не на личные убеждения. От правильности работы монтажников зависит и надежность сетей, и скорость передачи данных. Чтобы предоставить заказчику высококачественный результат, необходимо учитывать ряд важных факторов. Рассмотрим основные из них.

1. Выбор типа кабеля

Для монтажа ЛВС или СКС применяют две категории кабеля: цельнотянутые или многожильные. Если многожильные всегда изготовлены из меди, то цельнотянутые могут быть и медными, и омедненными. Последний вариант (с маркировкой CCA или CCS) не оправдывает себя ни при первичном тестировании, ни после длительной эксплуатации, поэтому его рекомендуем избегать.

Для изготовления патч-кордов, то есть соединительных шнуров, советуем применять многожильный кабель, который отличается гибкостью и поэтому дольше служит при знакопеременных нагрузках.

2. Протяжка кабеля через строительные конструкции

pull Локальные сети, расположенные в 2 или более помещениях, проходят через перегородки, стены и потолочные перекрытия. Чтобы избежать перекрестных наводок, заломов, затухания, перекручивания или отражения, нужно выполнять следующие правила:

  • производить протяжку только в гильзах, установленных в отверстия;
  • для герметизации использовать противопожарную мастику;
  • при вертикальном монтаже фиксировать кабель через 1-1,5 м.

Последний пункт защищает провода от чрезмерной нагрузки, которая не должна превышать 11 кг (110Н). Если не соблюдать нормативные параметры, при тестировании выявятся ошибки.

3. Организация кабеля в кроссовой

Очевидно, что спустя какое-то время требования к СКС изменятся и возникнет необходимость в модернизации сетей. Чтобы стойки или шкафы можно было перенести без полной замены кабельной системы во всем здании, нужно оставить запас проводов в 4-5 м. Иногда используют более точные расчеты – берут расстояние от шкафа до дальнего конца помещения и прибавляют 2 м.

Кабель аккуратно укладывают в виде кольца или «восьмерки», последовательно перехватывая жгутами. Наиболее удобное место хранения – задняя часть кроссового шкафа или стойки. Подвешивать запас к одной точке запрещено, так как в этом случае кабель испытывает увеличенную сдавливающую нагрузку, что чревато перегибами, нарушениями изоляции, изменениями технических параметров.

4. Радиус изгиба кабеля

При протяжке кабеля важно сохранить минимальный радиус изгиба витой пары. Слишком резкий изгиб вызовет деформацию, при этом нарушатся показатели среды передачи. В результате возникнет риск изменения параметров NEXT и ACR.

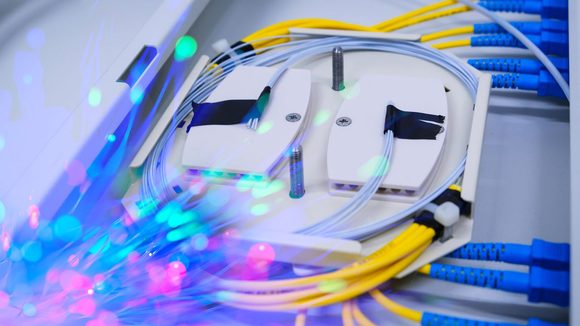

cable installation in the office Минимальный радиус изгиба определен ГОСТ Р 53246:

  • для неэкранированных 4-парных кабелей – 4 внешних диаметра при эксплуатации, 8 внешних диаметров при монтаже;
  • для экранированных 4-парных кабелей – 8 внешних диаметров при эксплуатации, 10 внешних диаметров при монтаже;
  • для многопарных кабелей – 10 внешних диаметров при эксплуатации, 15 внешних диаметров при монтаже.

Но есть условие: если производитель установил более жесткие требования к минимальному радиусу, их необходимо соблюдать.

5. Нагрузка на кабель

Максимальный показатель нагрузки на кабель – 11 кг (110Н). Нарушение установленной нормы ведет к ухудшению параметров NEXT, ACR, FEXT. Если в процессе тестирования будет выявлено несоответствие технических характеристик кабеля нормативам выбранной категории, систему не сертифицируют, а в дальнейшем, при эксплуатации ЛВС, возникнут проблемы с передачей данных.

6. Маркировка кабеля

Организация СКС включает и такой пункт, как обязательная маркировка кабеля. Если при ремонтных работах или диагностике найти провода от 2-3-х компьютеров не представляет сложности, то для обнаружения шнура одного из 50-ти или 150-ти ПК потребуются усилия и дополнительное время.

cable pull Чтобы не запутаться и быстро определить нужный кабель, в процессе протяжки производят маркировку. Для этого применяют 2 способа:

  • наносят надписи несмываемым маркером;
  • приклеивают полимерные этикетки.

Первый способ признан наиболее эффективным, так как краска маркера со временем впитывается в изоляцию и становится практически несмываемой. Устойчивая надпись не теряет качества на протяжении всего срока службы кабеля.

Второй вариант не такой надежный. Самоклеящиеся этикетки, напечатанные на лазерном принтере, могут отклеиться от манипуляций при протяжке или от постепенного износа клеящего слоя. Если метка в процессе эксплуатации потеряется, придется прозванивать каждый кабель.

7. Разведение проводников

Из двух возможных вариантов разведения, 568А или 568B, в России принято использовать второй. В процессе монтажа одной кабельной системы применять два стандарта запрещено.

8. Правила разделки кабеля

Предельная длина разделки кабеля в розеточных модулях и на коммутационных панелях ограничена. Оптимальные размеры продиктованы требованиями TIA и ISO11801 и составляют не более ½ ″, что равняется 12,7 мм. Это необходимо для повышения качества сети.

9. Соединительные шнуры

С целью экономии материалов патч-корды изготавливают самостоятельно из остатков кабеля. Они выполняют свои функции при скорости до 1ГБит/с и могут служить достаточно долго. Но если нужны сертификация и 25-летняя гарантия, лучше использовать заводские соединительные шнуры, прошедшие тестирование на прочность и надежность.

Это лишь минимальный перечень правил, которых следует придерживаться при сборке СКС. Следуя им, вы избежите множества ошибок.

Но все нюансы профессионального монтажа известны только грамотным и квалифицированным специалистам. Заказывайте монтаж СКС в компании «Корпорация Стелла», и вы получите функциональную, высококачественную, сертифицированную систему с гарантией и возможностью модернизации.
